Digitaldekoder
in Märklin LokomotivenMotorola
Digitaldekoder
in Märklin Lokomotiven
Seit Mitte der 80er Jahre gibt es das Märklin-Digitalsystem auf
Motorola-Basis. 2004 kam das MFX-System hinzu.
Diese Seite stellt Fotos und die wichtigsten technische Daten der bisher
erschienenen Standard-Digitaldekoder in Märklin H0-Loks zusammen. Daneben gibt
es noch zahlreiche Sonderbauformen, die ich hier allerdings nicht aufführe. Alle
Dekoder ohne eventuelle Schutzhüllen abgebildet.
C80
| Baujahr | 1985- ca. 1995 |
| Datenformate | Motorola 1 |
| Adressbereich | 1- 80 |
| Fahrstufen | 14 |
| Motor | Reihenschluss |
| schaltbare Funktionsausgänge | 2 (Fahrtrichtungsabhängig) |
| Lastregelung | Nein |
| ABV | Nein |
| Programmierbar | Nein |

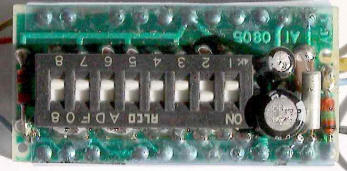

Erste Ausführung des C80 mit eingegossenem Chip auf weißem Keramikträger.
Hersteller Blaupunkt
Sehr frühe Ausführung des Dekoders C80 von ca. 1985 (Bestückung nur Vorderseite)
leider kein Bild

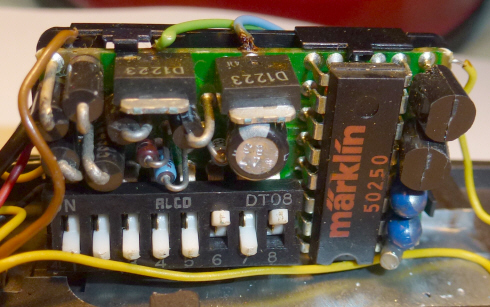

Frühe SMD-bestückte Ausführung des C80
C80 mit Chip von Lenz (um 1990)
leider kein Bild

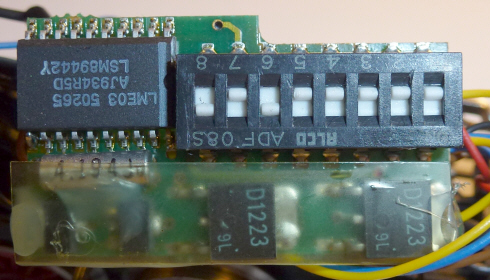

Späte Ausführung des C80
C81
| Baujahr | ? |
| Datenformate | Motorola 1 |
| Adressbereich | 1- 80 |
| Fahrstufen | 14 |
| Motor | DC |
| schaltbare Funktionsausgänge | 2 (Fahrtrichtungsabhängig) |
| Lastregelung | Nein |
| ABV | Nein |
| Programmierbar | Nein |
Der Dekoder C81 war die Version des C80 für Gleichstrommotoren
c90
| Baujahr | 1992- ca. 1998 |
| Datenformate | Motorola 1 |
| Adressbereich | 1- 80 |
| Fahrstufen | 14/ 27 Halbstufentechnik |
| Motor | DC |
| schaltbare Funktionsausgänge | 2 (Fahrtrichtungsabhängig) |
| Lastregelung | Ja |
| ABV | Ja |
| Programmierbar | Nein (Vmax und ABV über Potentiometer einstellbar) |

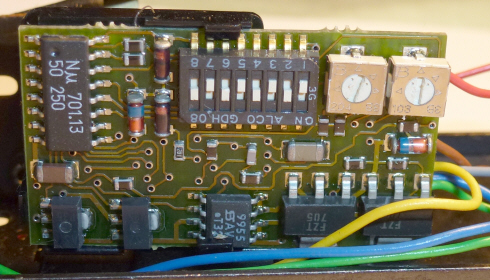

Standardausführung des C90. Charakteristisch ist bei den etwas späteren Dekodern
der Chip Nµ 701.13
6090x
| Baujahr | 1998- 2004 |
| Datenformate | Motorola 1 und 2 |
| Adressbereich | 1- 80 |
| Fahrstufen | 14/ 27 Halbstufentechnik |
| Motor | DC |
| schaltbare Funktionsausgänge | 4 (davon 2 Fahrtrichtungsabhängig) |
| Lastregelung | Ja |
| ABV | Ja |
| Programmierbar | Nein (Vmax und ABV über Potentiometer einstellbar) |

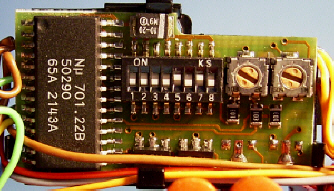

Standardausführung des 60902. Allen Dekodern dieses Typs gemeinsam ist der Chip
Nµ 701.2...
6603
| Baujahr | 1992- ca. 2002 |
| Datenformate | Motorola 1 und 2 |
| Adressbereich | 16 Adressen im Bereich 1- 80 |
| Fahrstufen | 14/ 27 Halbstufentechnik |
| Motor | Reihenschluss |
| schaltbare Funktionsausgänge | 0 (Licht an Motor gekoppelt) |
| Lastregelung | Nein |
| ABV | Nein |
| Programmierbar | Nein |

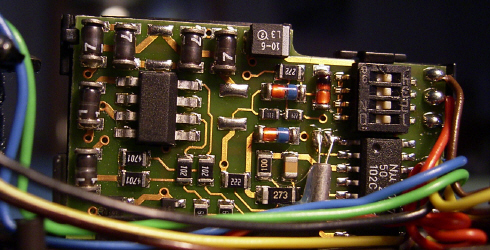

Standard-Deltadekoder ab 1993. Bei der ersten Ausführung würde die Adresse noch
mit Lötbrücken eingestellt (Chip Nµ 701.13). Typisch ist der Chip Nµ 701.17B.
66031
| Baujahr | ca. 1997- 2002 |
| Datenformate | Motorola 1 und 2 |
| Adressbereich | 16 Adressen im Bereich 1- 80 |
| Fahrstufen | 14/ 27 Halbstufentechnik |
| Motor | Reihenschluss |
| schaltbare Funktionsausgänge | 1 (mit Fahrtrichtungsumschaltung, z.B. Telex) |
| Lastregelung | Nein |
| ABV | Nein |
| Programmierbar | Nein |
leider noch kein Bild
Der Deltadekoder 66031 mit Chip Nµ 701.21B
66032
| Baujahr | ca. 2002- 2006 |
| Datenformate | Motorola 1 und 2 |
| Adressbereich | 1- 80 |
| Fahrstufen | 14/ 27 Halbstufentechnik |
| Motor | Reihenschluss |
| schaltbare Funktionsausgänge | 3 (2 Fahrtrichtungsabhängig, einer mit Fahrtrichtungsumschaltung, z.B. Telex) |
| Lastregelung | Nein |
| ABV | Nein |
| Programmierbar | Nein |
Der 66032 stellt die letzte Ausführung des Deltadekoders da. Chip Nµ 701.43A

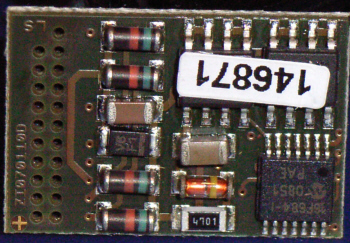

Mit PIC-Dekodern werden heute in der Fachsprache die einfachen Dekoder aus Märklin-Hobbyloks bezeichnet. Die basieren auf dem Grundtyp 60760 und verstehen nur Motorola.
| Baujahr | 2004- heute |
| Datenformate | Motorola 1 und 2 |
| Adressbereich | 1- 255 |
| Fahrstufen | 14 |
| Motor | DC |
| schaltbare Funktionsausgänge | 2 oder 3 (2 Fahrtrichtungsabhängig) |
| Lastregelung | Ja |
| ABV | Ja |
| Programmierbar | Ja |
Variante mit 21-poliger Schnittstelle
